El filtro de carbón no se dimensiona por la carpa: se dimensiona por el extractor. Primero eliges el extractor con la cuenta caudal ÷ 60 ÷ volumen; después, un filtro con caudal igual o mayor que el del extractor y la misma boca. En Kasvi: 100×300 para el TT 100, 125×400 para los de 125 mm, 150×400 para los de 150 mm, 200 mm para el VK 200 y 250×600 para el VK 250.
La cuenta en 3 pasos
El extractor saca el aire de la carpa y el filtro de carbón activado retiene el olor de las plantas antes de que ese aire salga. Todo el aire que mueve el extractor tiene que cruzar el filtro: por eso el número que manda es el caudal en m³/h.
- Elige el extractor por el volumen de la carpaAncho × fondo × alto en metros, y divide el caudal de la ficha por 60 y por ese volumen: son las renovaciones de aire por minuto. Una 100×100×200 son 2 m³; el TT 150 mm Kasvi declara 540 m³/h: 540 ÷ 60 ÷ 2 = 4,5 por minuto. La cuenta completa está en la guía para elegir el extractor.
- Busca un filtro con caudal igual o mayor que el del extractorLa ficha del filtro de carbón activado Kasvi lo dice sin rodeos: nunca menor. Si el extractor mueve más aire del que el filtro puede tratar, se pierde presión y el aire pasa sin filtrar. Subir la velocidad no lo compensa.
- Calza el diámetroEl primer número del formato es el diámetro de la boca, y tiene que coincidir con el del extractor y el del ducto. Si no coinciden, va un acople reductor.
Con filtro, el extractor sube un escalón. Las fichas TT de Kasvi advierten que el filtro y los metros de ducto bajan el caudal efectivo, y la del VK de 2 velocidades pide tomar el escalón siguiente si cuelgas un filtro de carbón.
Qué filtro para cada extractor
Los formatos del filtro Kasvi, con su caudal y los extractores Kasvi del mismo diámetro que quedan por debajo de ese caudal.
| Filtro Kasvi | Caudal del filtro | Extractores que cubre (caudal de ficha) |
|---|---|---|
| 100×300 mm | 350 m³/h | TT 100 mm (221) |
| 125×400 mm | 668 m³/h (dato del distribuidor) | TT 125 mm (312), VK 125 mm (370), TT Pro 125 mm (482 a 610) |
| 150×400 mm | 900 m³/h | TT 150 mm (540), VK 150 mm (620), TT Pro 150 mm en velocidad baja (900) |
| 200 mm | 1.270 m³/h | TT 200 mm (910), VK 200 mm (1.000), Silencioso 200 mm (900 / 1.200), TT Pro 200 mm en baja (1.240) |
| 250×600 mm | 1.335 m³/h | VK 250 mm (1.100) |
| 315×1000 / 315×1200 mm | 3.143 / 3.280 m³/h | TT 315 mm (2.900) |
Si tu extractor es de otra marca, la regla es la misma: compara el caudal de su ficha con el del filtro. Si viene en CFM, multiplica por 1,7 para pasarlo a m³/h.
Filtro por carpa
Las mismas carpas de la guía del extractor y de la guía de carpas, ya con el escalón que pide el filtro. Cada celda dice extractor, caudal de ficha y renovaciones por minuto.
| Carpa (cm) | Extractor con filtro | Filtro Kasvi |
|---|---|---|
| 60×60×160 (0,58 m³) | TT 100 mm · 221 m³/h · 6,4 (ya deja margen) | 100×300 · 350 m³/h |
| 80×80×160 (1,02 m³) | TT 125 mm · 312 m³/h · 5,1 | 125×400 · 668 m³/h |
| 100×100×200 (2,00 m³) | TT 150 mm · 540 m³/h · 4,5 | 150×400 · 900 m³/h |
| 120×120×200 (2,88 m³) | TT Pro 150 mm en baja · 900 m³/h · 5,2 | 150×400 · 900 m³/h |
| 150×150×200 (4,50 m³) | TT Pro 150 mm en baja · 900 m³/h · 3,3 | 150×400 · 900 m³/h |
| 240×120×200 (5,76 m³) | TT Pro 200 mm en baja · 1.240 m³/h · 3,6 | 200 mm · 1.270 m³/h |
| 240×240×200 (11,52 m³) | VK 250 mm · 1.100 m³/h · 1,6 | 250×600 · 1.335 m³/h |
En la 100×100, la ficha del TT 125 mm manda a mirar el TT 150 mm cuando el circuito suma filtro y ducto. Por eso la 100×100 con filtro va en 150 mm.
Si el filtro de 100×300 está agotado, arma el circuito en 125 mm: TT 125 mm con el filtro 125×400. En la 60×60 el filtro trata más del doble de lo que mueve el extractor.
Cuándo el filtro queda corto
Estas combinaciones calzan en diámetro, pero no en caudal: el extractor mueve más aire que el filtro.
| Extractor | Filtro del mismo diámetro | Qué hacer |
|---|---|---|
| TT Pro 150 mm en alta · 1.122 m³/h | 150×400 · 900 m³/h | Trabájalo en velocidad baja (900) |
| TT Pro 200 mm en alta · 1.530 m³/h | 200 mm · 1.270 m³/h | Trabájalo en velocidad baja (1.240) |
| TT EC 200 mm · 1.411 m³/h a máxima | 200 mm · 1.270 m³/h | Con filtro de 200 mm: VK 200 o TT Pro 200 en baja |
| TT 250 mm · 1.405 m³/h, una velocidad | 250×600 · 1.335 m³/h | Con filtro de 250 mm: el VK 250 mm (1.100) |

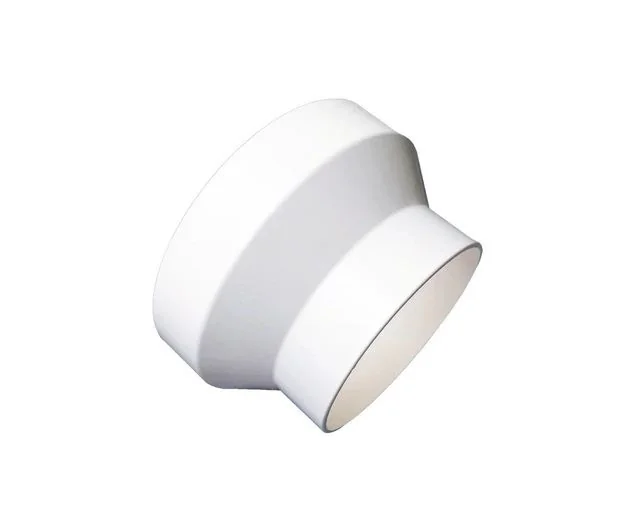

Si tu instalación mezcla 150 y 200 mm, el acople reductor 200/150 Kasvi une las dos medidas.
Instalarlo y cuánto dura

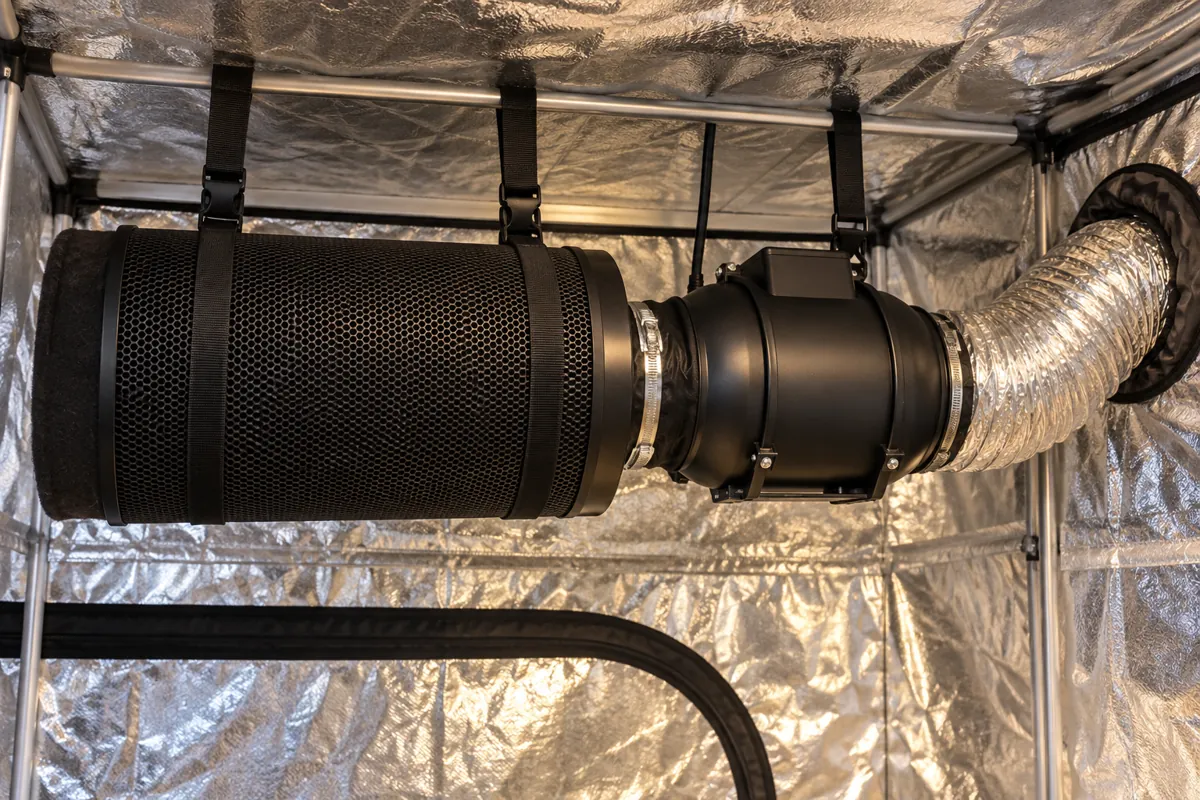

- Antes del extractorEl filtro aspira desde dentro de la carpa y el extractor empuja el aire ya filtrado al ducto. Respeta el sentido del flujo marcado.
- Colgado, nunca apoyadoCuelga el conjunto de las barras superiores de la carpa o de un soporte; no lo apoyes en el suelo ni sobre las plantas.

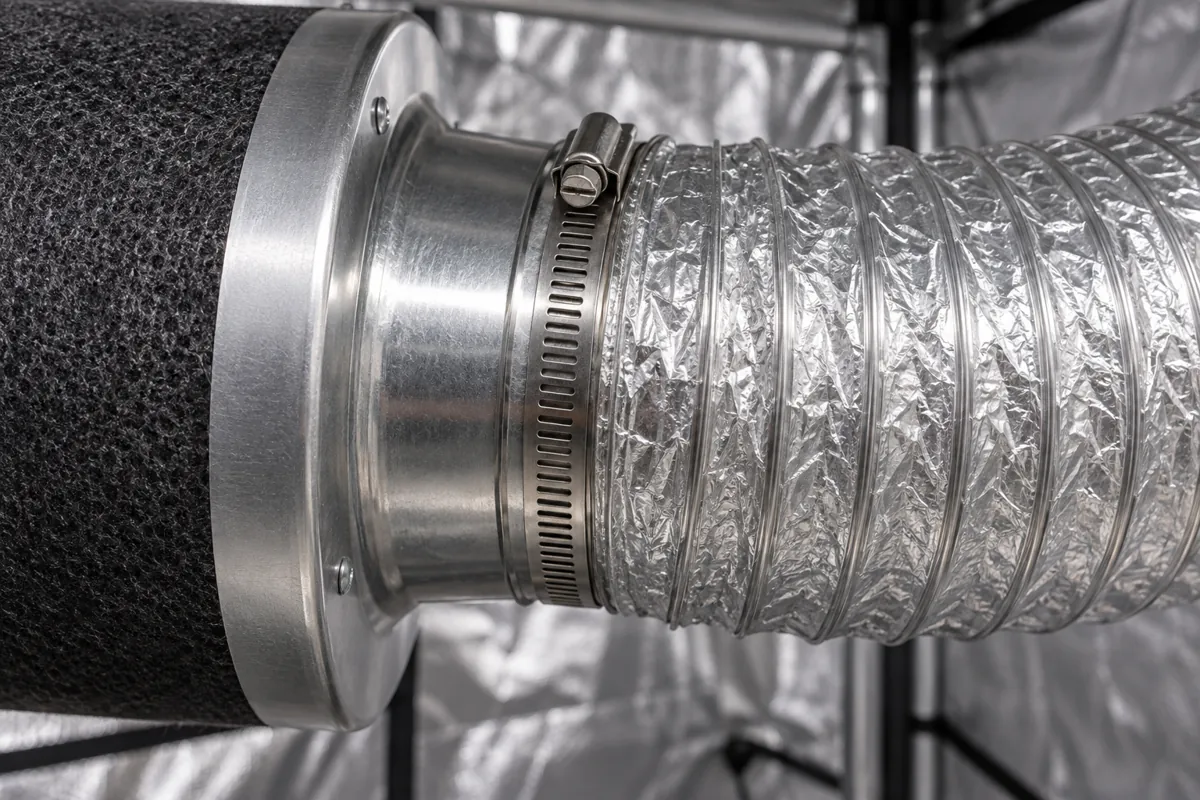

- Uniones selladasConecta el ducto a la boca y cierra la unión con abrazadera o cinta de aluminio, para que el aire no busque una salida sin filtrar.
- Superficie libreNo lo cubras ni lo envuelvas: cada cara tapada es caudal que pierdes.
Duración: Kasvi declara una vida útil aproximada de 18 meses según el uso para los formatos de 150×400, 200 mm y 250×600. El carbón no se lava ni se recarga: cuando se satura, se cambia la pieza completa. Lo que estira esa cifra es limpiar el prefiltro exterior con regularidad y mantener el filtro seco, porque la humedad ocupa los mismos sitios del carbón donde debería quedar el olor.
El equipo
La disponibilidad puede variar; revisa el stock en la ficha de cada producto.
Filtro de carbón activado · Kasvi100 a 315 mm · va antes del extractorVer producto
Extractor TT 100 mm · Kasvi221 m³/h · con filtro 100×300Ver producto
Extractor TT 125 mm · Kasvi312 m³/h · con filtro 125×400Ver producto
Extractor VK 125 mm · Kasvi330 Pa · filtro y ducto largoVer producto
Extractor TT 150 mm · Kasvi540 m³/h · con filtro 150×400Ver producto
Extractor TT Pro 150 mm · Kasvi900 m³/h en baja · con filtro 150×400Ver producto
Extractor TT Pro 200 mm · Kasvi1.240 m³/h en baja · con filtro 200 mmVer producto
Extractor VK 2 velocidades · Kasvi150 / 200 / 250 mm · carpas grandesVer producto
Acople reductor 200/150 · KasviUne circuitos de 150 y 200 mmVer producto
Más opciones en filtros de carbón, extractores y ductos.
Preguntas frecuentes
¿Qué filtro de carbón necesito para mi carpa?
El que iguala o supera el caudal de tu extractor, con la misma boca. Para una 100×100×200 con filtro: TT 150 mm Kasvi (540 m³/h) y filtro 150×400 (900 m³/h). Para una 80×80: TT 125 mm (312 m³/h) y filtro 125×400.
¿Cómo se calcula el tamaño del filtro de carbón?
En dos pasos. Primero el extractor: caudal ÷ 60 ÷ volumen de la carpa da las renovaciones por minuto. Después el filtro: su caudal tiene que ser igual o mayor que el del extractor, en el mismo diámetro.
¿El filtro puede tener más caudal que el extractor?
Sí, es lo correcto: la ficha del filtro Kasvi pide caudal igual o mayor y, ante la duda, uno más grande. Lo que no puede ser es menor, porque el aire pasa sin tratar.
¿El filtro va antes o después del extractor?
Antes. El filtro aspira desde dentro de la carpa y el extractor empuja el aire ya filtrado hacia el ducto.
¿Cada cuánto se cambia el filtro de carbón?
Kasvi declara una vida útil aproximada de 18 meses según el uso para los formatos de 150×400, 200 mm y 250×600. No se lava ni se recarga: se cambia la pieza completa.
