Divide el caudal de la ficha por 60 y por el volumen de tu carpa: el resultado son las renovaciones de aire por minuto. Con esa cuenta, en Kasvi: TT 100 mm para 60×60 y 80×80, TT 125 o 150 mm para la 100×100×200, TT 150 mm para la 120×120 y VK de 2 velocidades desde la 150×150. Si usas filtro de carbón, su caudal tiene que ser igual o mayor que el del extractor. Para el verano, un escalón más.
La cuenta: caudal ÷ 60 ÷ volumen
El extractor saca el aire caliente y húmedo de la carpa y obliga a entrar aire nuevo. La ficha del VK Kasvi pide que el aire del espacio se renueve completo varias veces por minuto, y el número que lo decide es el caudal en m³/h, no el diámetro.
- Saca el volumenAncho × fondo × alto, en metros. Una 100×100×200 son 2 m³.
- Divide el caudal de la ficha por 60 y por ese volumenEl TT 125 mm Kasvi declara 312 m³/h: 312 ÷ 60 ÷ 2 = 2,6 renovaciones por minuto.
- Deja margenEs el caudal de placa, sin filtro ni ducto. Las fichas TT advierten que el filtro y los metros de ducto lo bajan, y la del VK pide tomar el escalón siguiente si cuelgas un filtro de carbón.
Qué extractor para cada carpa
Cada celda dice extractor, caudal de ficha y renovaciones por minuto. Son las cifras de nuestra guía de carpas, para elegir la medida, y de la de temperatura y humedad, para el resto del plan de verano.
| Carpa (cm) | Extractor recomendado | Escalón para el verano | Filtro (caudal ≥ extractor) |
|---|---|---|---|
| 60×60×160 (0,58 m³) | TT 100 mm · 221 m³/h · 6,4 | El mismo: ya da 6,4 | 100×300 · 350 m³/h |
| 80×80×160 (1,02 m³) | TT 100 mm · 221 m³/h · 3,6 | TT 125 mm · 312 m³/h · 5,1 | 100×300 con el TT 100; 125×400 con el TT 125 |
| 100×100×200 (2,00 m³) | TT 125 mm · 312 m³/h · 2,6 | TT 150 mm · 540 m³/h · 4,5 | 125×400 con el TT 125; 150×400 · 900 m³/h con el TT 150 |
| 120×120×200 (2,88 m³) | TT 150 mm · 540 m³/h · 3,1 | TT Pro 150 mm · 900 a 1.122 m³/h · 5,2 a 6,5 | 150×400 · 900 m³/h |
| 150×150×200 (4,50 m³) | VK 150 mm · 620 m³/h · 2,3 | TT Pro 150 mm · 900 a 1.122 m³/h · 3,3 a 4,2 | 150×400 · 900 m³/h |
| 240×120×200 (5,76 m³) | VK 200 mm · 1.000 m³/h · 2,9 | TT Pro 200 mm · 1.240 a 1.530 m³/h · 3,6 a 4,4 | 200 mm · 1.270 m³/h |
| 240×240×200 (11,52 m³) | VK 250 mm · 1.100 m³/h · 1,6 | El mismo en velocidad alta, con termohigrómetro | 250×600 · 1.335 m³/h |
Todos Kasvi; los VK son tallas del VK 2 velocidades.
La 240×240 lleva el VK 250, no el 200. Con el de 200 mm bajaría a 1,4 renovaciones por minuto con cuatro paneles calentando, y la ficha del VK indica el de 250 para salas con calor de luminarias.
Con filtro de carbón, el filtro pone el techo
La ficha del filtro de carbón activado Kasvi lo dice sin rodeos: su caudal tiene que ser igual o mayor que el del extractor. Si es menor, se pierde presión y el aire pasa sin tratar. El filtro va antes del extractor y en el mismo diámetro.
| Formato del filtro | Caudal (ficha) | Calza con |
|---|---|---|
| 100×300 mm | 350 m³/h | TT 100 mm (221 m³/h) |
| 125×400 mm | No publicado en la ficha | Circuitos de 125 mm: confirma su caudal antes de comprar |
| 150×400 mm | 900 m³/h | TT 150 (540), VK 150 (620) y TT Pro 150 en baja (900) |
| 200 mm | 1.270 m³/h | VK 200 (1.000) y TT Pro 200 en baja (1.240) |
| 250×600 mm | 1.335 m³/h | VK 250 (1.100) |
| 315×1000 / 315×1200 mm | 3.143 / 3.280 m³/h | TT 315 (2.900) |
Con filtro de 150 mm, el TT Pro 150 trabaja en velocidad baja (900 m³/h), que en una 120×120 sigue dando 5,2 renovaciones por minuto. Con filtro de 200 mm, el TT Pro 200 también va en baja: la alta (1.530 m³/h) supera los 1.270 del filtro.
Si el filtro de 100×300 está agotado: arma el circuito en 125 mm, con el TT 125 mm y el filtro 125×400. Si tu instalación mezcla 150 y 200 mm, el acople reductor 200/150 Kasvi une las dos medidas.
TT, TT Pro o VK: cuál según tu montaje
- TT (una velocidad): se elige por caudal. El de 100 y el de 125 mm declaran 45 W y 34 dBA; el de 150 mm, 70 W y 38 dBA. Para carpas con ducto corto.
- TT Pro (dos velocidades): selector en el cable, baja para el día a día y alta para el calor. El de 150 mm declara 900 a 1.122 m³/h con 33 dBA, contra 540 m³/h y 38 dBA del TT 150.
- VK (presión): se compra para empujar aire contra resistencia: filtro y ducto largo. El VK 125 mm Kasvi declara 330 Pa y 370 m³/h, a cambio de 48 dBA. Los VK de 150 a 250 mm declaran 49 a 52 dB.

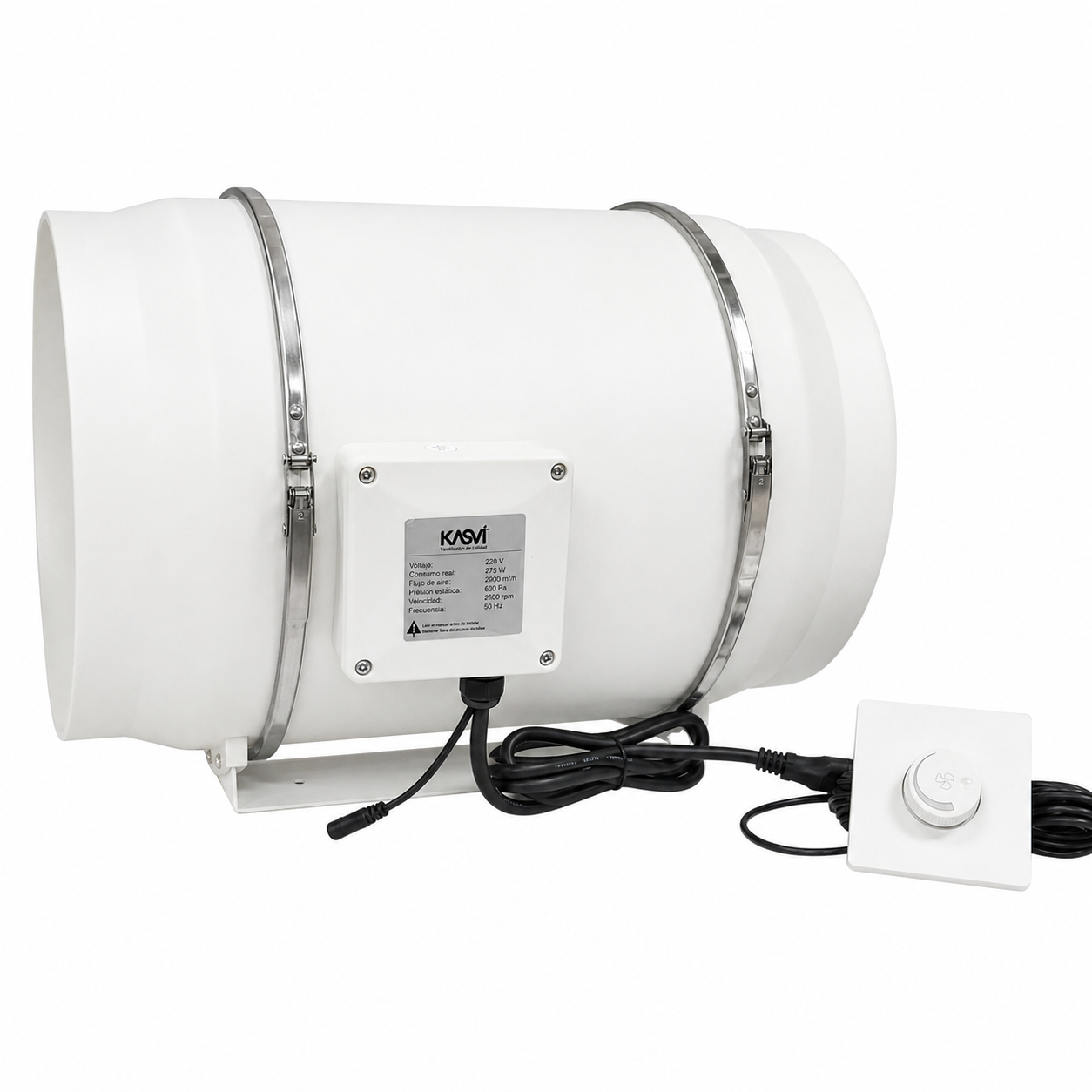

- Salas o varias carpas: el Silencioso 200 mm Kasvi mueve 900 m³/h en baja y 1.200 en alta, con 280 y 360 Pa; su ficha no publica dB y lo descarta para una carpa sola. Más arriba, el TT 315 mm Kasvi: 2.900 m³/h y 630 Pa, con 275 W.
Instalarlo bien

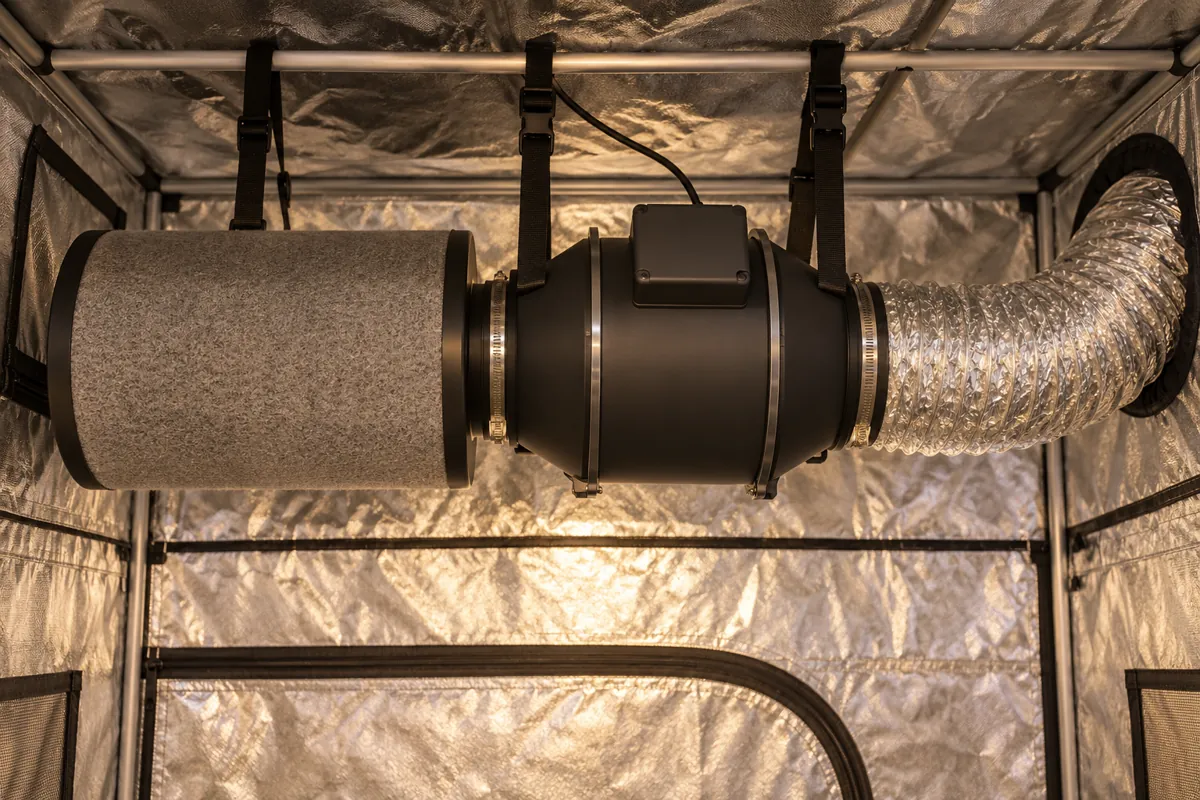

- Arriba, con la flecha hacia la salidaEl calor se acumula en la parte alta; la ficha del VK pide montarlo ahí, con la flecha de la carcasa hacia donde sale el aire.
- Filtro, extractor y ducto en el mismo diámetroMezclar medidas obliga a acoples, y cada cambio de medida y cada codo cuestan caudal.
- Colgado de la estructura, no del ductoLas fichas TT piden suspenderlo de la carpa: el ducto flexible no debe cargar su peso.
- Ducto corto y rectoLas fichas TT piden el trazado más recto posible: cada curva cerrada cuesta caudal. El ducto de aluminio Kasvi de 10 m viene de 100 a 315 mm.
- Aire de entrada por abajoEl extractor no enfría por debajo de la temperatura del aire que entra: tómalo del lugar más fresco de la pieza.
El equipo
La disponibilidad puede variar; revisa el stock en la ficha de cada producto.

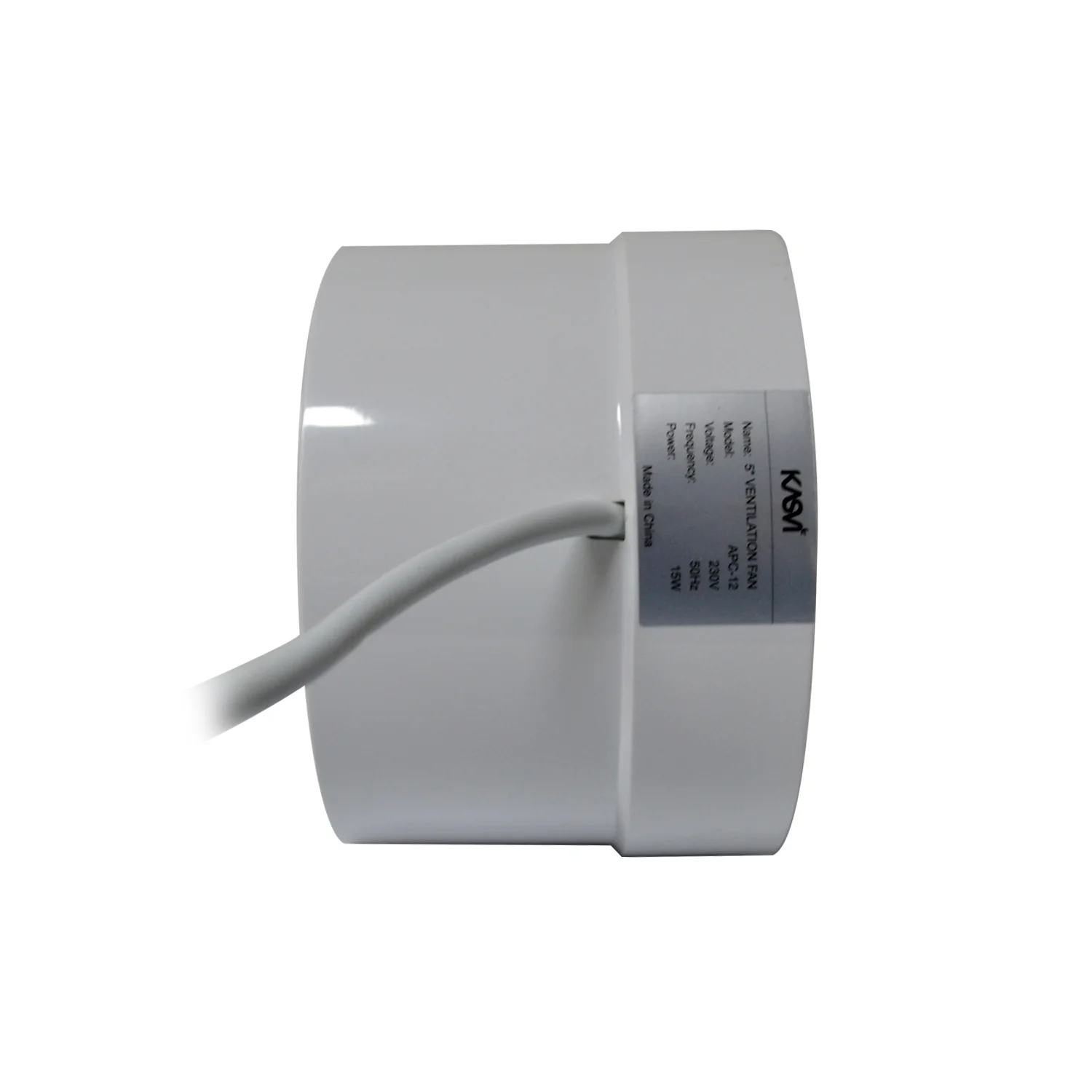

Extractor TT 100 mm · Kasvi221 m³/h · carpas 60×60 y 80×80Ver producto
Extractor TT 125 mm · Kasvi312 m³/h · carpa 100×100Ver producto

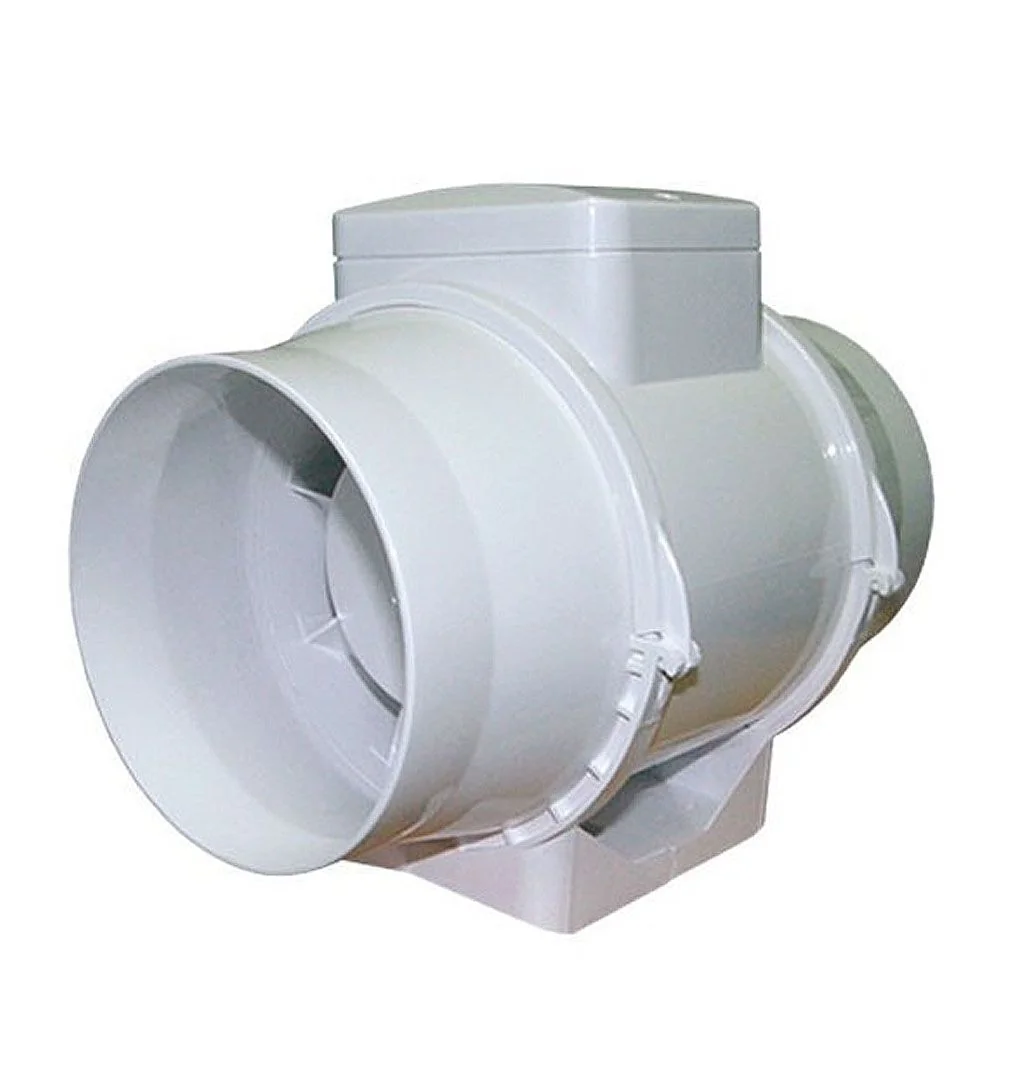

Extractor TT 150 mm · Kasvi540 m³/h · carpas 100×100 y 120×120Ver producto
Extractor TT Pro 150 mm · Kasvi900 a 1.122 m³/h · 2 velocidadesVer producto

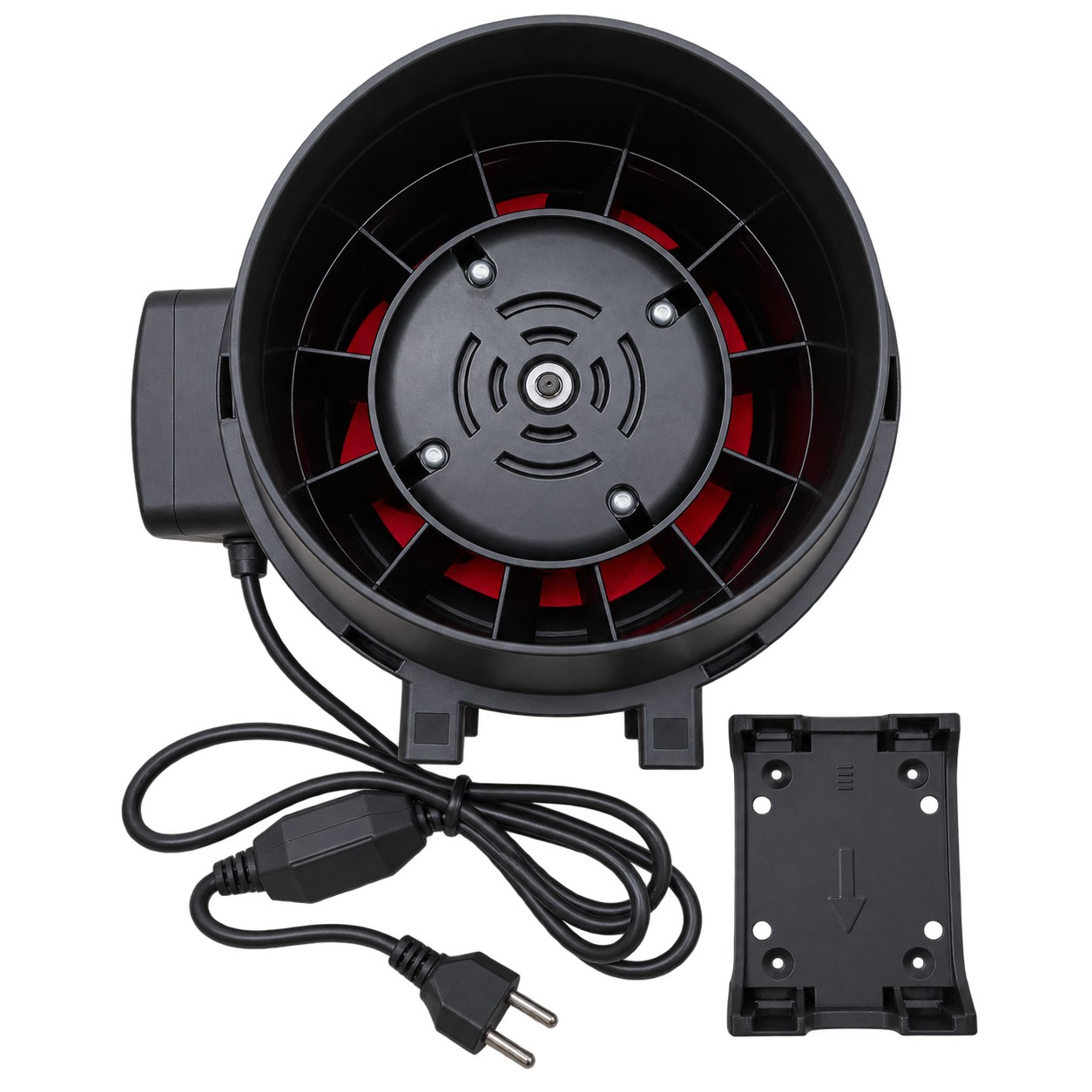

Extractor TT Pro 200 mm · Kasvi1.240 a 1.530 m³/h · 2 velocidadesVer producto

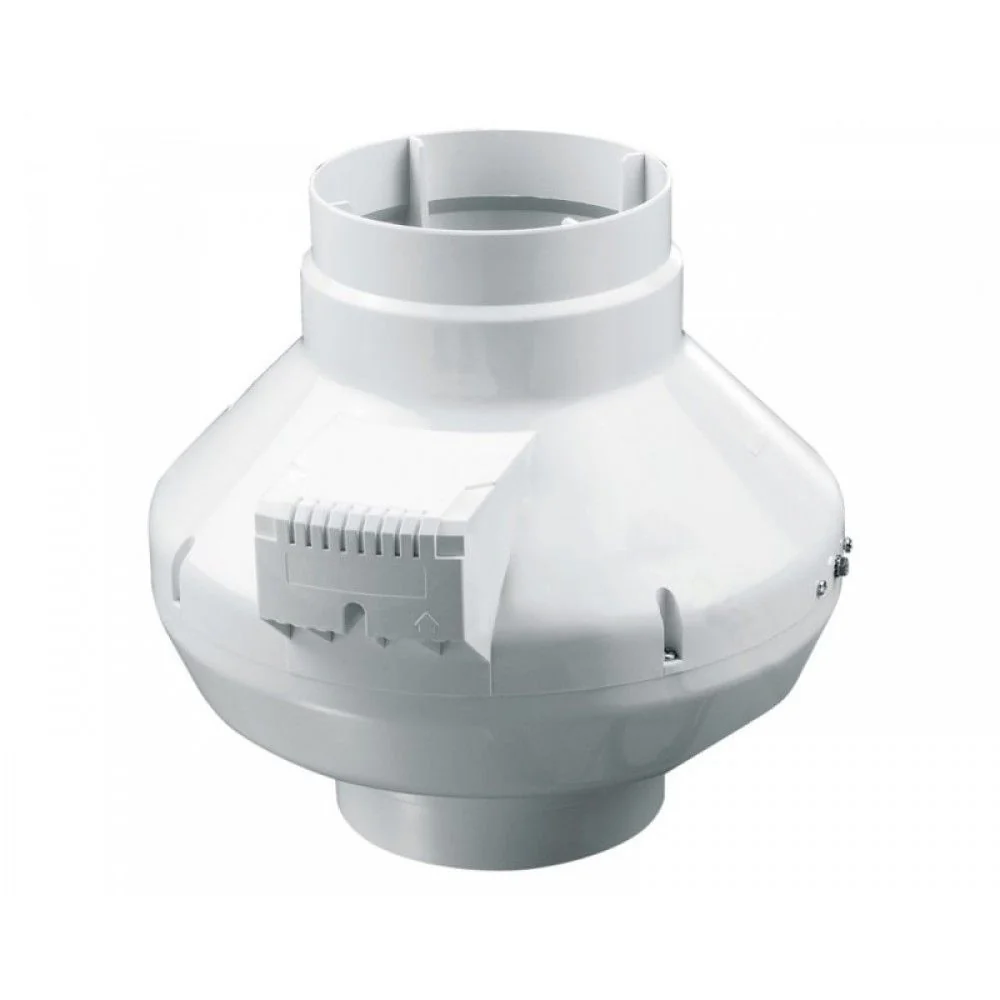

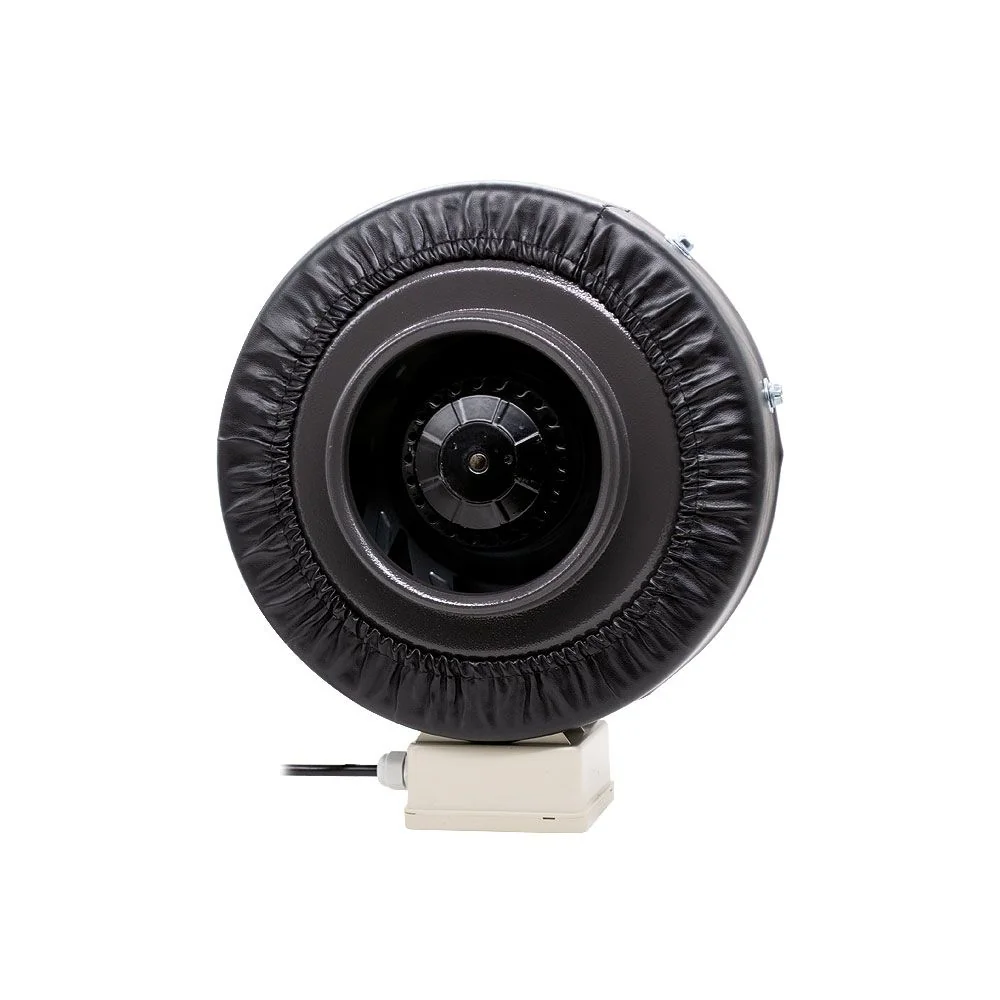

Extractor VK 2 velocidades · Kasvi150 / 200 / 250 mm · carpas grandesVer producto

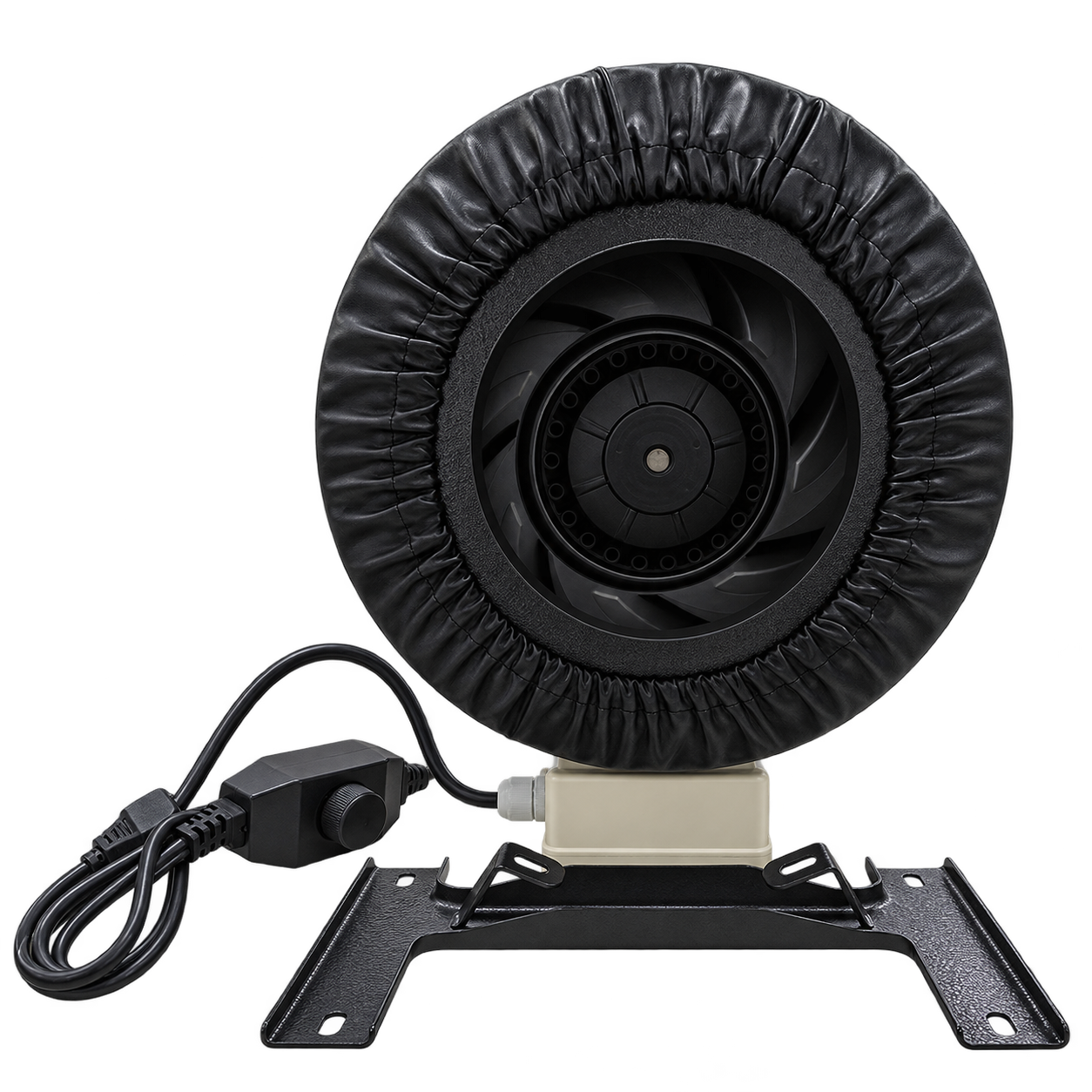

Extractor VK 125 mm · Kasvi330 Pa · filtro y ducto largoVer producto

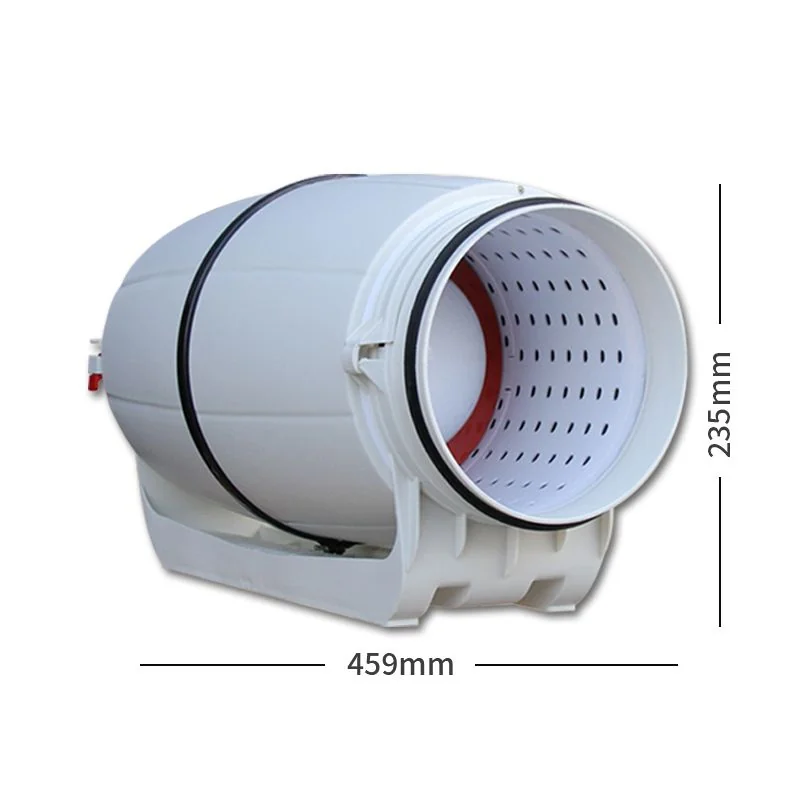

Extractor Silencioso 200 mm · Kasvi900 / 1.200 m³/h · salasVer producto
Filtro de carbón activado · KasviVa antes del extractorVer producto
Más opciones en extractores, filtros de carbón y ductos.
Preguntas frecuentes
¿Qué extractor necesito para una carpa de 100×100×200?
Son 2 m³. El TT 125 mm Kasvi (312 m³/h) da 2,6 renovaciones por minuto; el TT 150 mm (540 m³/h), 4,5. Con filtro de carbón o en verano, el de 150 mm.
¿Cuántas renovaciones de aire necesita mi carpa?
La ficha del VK Kasvi pide renovar el aire completo varias veces por minuto. Divide el caudal de la ficha por 60 y por el volumen de la carpa: en nuestra tabla van de 1,6 a 6,4 por minuto, sin filtro ni ducto.
¿Qué filtro de carbón le pongo a mi extractor?
Uno con caudal igual o mayor que el del extractor y del mismo diámetro, montado antes del extractor. El filtro Kasvi de 150×400 mm trata 900 m³/h: sirve para el TT 150, el VK 150 y el TT Pro 150 en velocidad baja.
¿Conviene un extractor de 125 o de 150 mm?
La ficha del TT 150 mm Kasvi lo recomienda desde la carpa de 100×100 o cuando el circuito suma filtro de carbón y varios metros de ducto. El de 125 mm sirve para la 80×80 y la 100×100; en la 100×100 con filtro, su propia ficha manda a mirar el de 150.
¿El extractor elimina el olor por sí solo?
No. El extractor mueve el aire; el olor lo retiene el filtro de carbón activado conectado antes del extractor.
